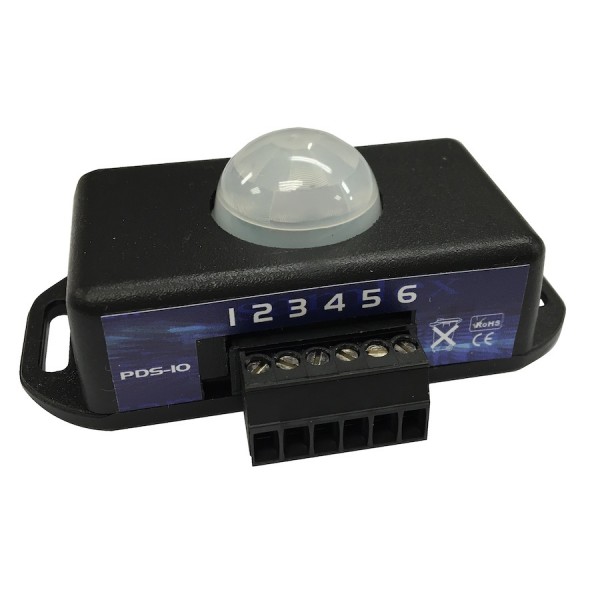

12-24 volt indoor bewegingsschakelaar

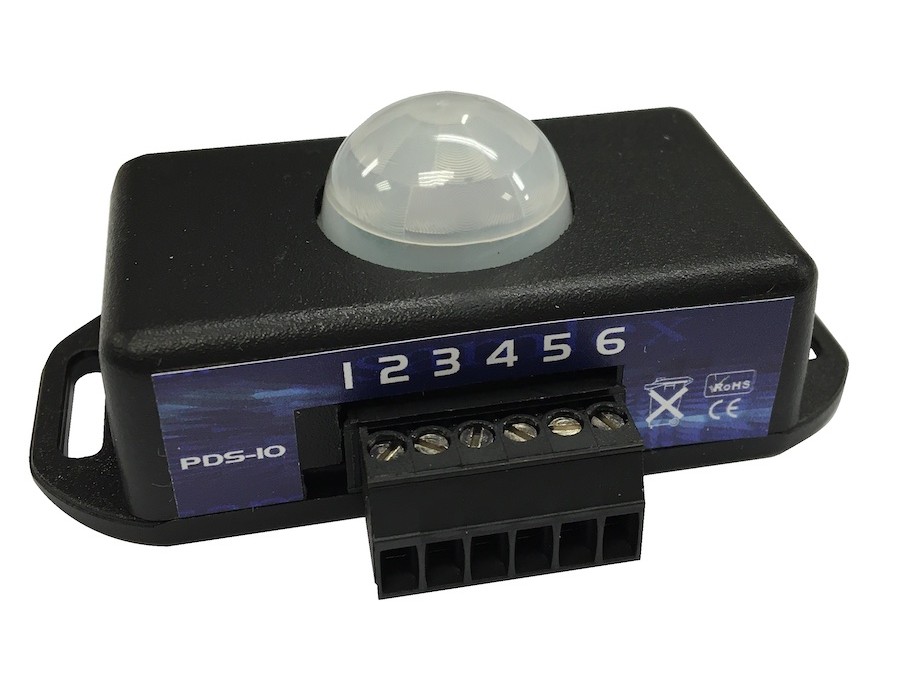

De PDS-10 is een beweging geactiveerde schakelaar voor 12 en 24 Volt systemen. Hierbij wordt gebruik gemaakt van een Passief Infrarood sensor (PIR). Op de LOAD (uitgang) van de PDS-10 kan een lamp, of andere belasting, van 12 of 24 Volt worden aangesloten waarbij maximaal 10 Ampère continu gebruikt kan worden.
Toepassing
De PDS-10 is uitsluitend bedoeld voor binnen gebruik. Enkele voorbeelden hiervan zijn: inschakelen van verlichting in laadruimtes van vrachtauto’s, bussen en in de motorruimte van een schip. De PDS-10 heeft onder- en overspanning beveiliging evenals een overstroom beveiliging.
Werking
De PDS-10 schakelt de LOAD (uitgang) aan zodra er een beweging is geconstateerd. Op het moment dat de PDS-10 geen beweging meer detecteert, zal de LOAD met een vertraging uitgeschakeld worden. De vertraging kan worden geprogrammeerd in de volgende stappen: 10 seconden - 1 minuut (standaard instelling) - 3 minuten - 6 minuten - 15 minuten - 30 minuten. Het programmeren gaat via een speciale programmeer-aansluiting die tijdens het programmeren moet worden verbonden met de min van de accu. Zie voor de handelingen de onderstaande link naar de handleiding. De PDS-10 beschikt ook over een STOP-ingang: als deze (bijvoorbeeld via een schakelaar) verbonden is met de plus van de accu, dan stopt de werking van de PDS-10.
- Laag spanning drempel: 10,5V / 21V
- Opstartspanning na laag spanning afschakeling: 12,6V / 25,5V
- Stroomgebruik in rust: 2 mA
- Overspanning afschakel drempel: 16V / 32V
- Instelbare schakeltijd: Tussen 10 seconden en 30 minuten
- Opstart vertraging: +/- 30 sec.
- Detectie hoek: 60º horiz. – 60º vert.
- Detectie afstand: 5 meter
- Connector type: Schroef
- Afmetingen (l x b x h): 7,7 x 49 x 3 cm
- Gewicht: 30 gram
- Nederlandstalige handleiding. Deze kunt u alvast hier downloaden
Garantie
Dit product wordt geleverd met 2 jaar garantie.
