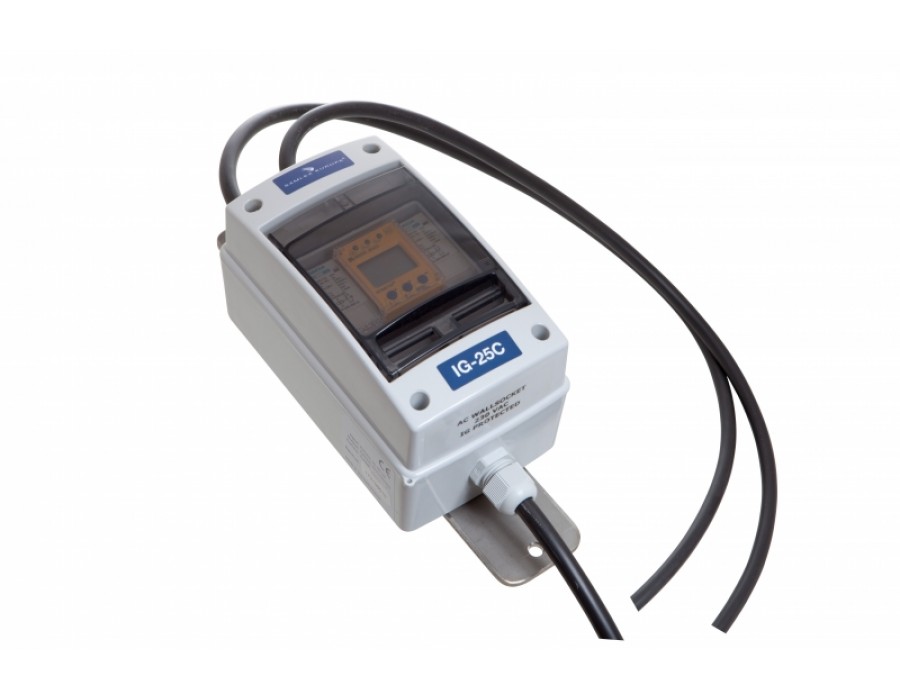

Samlex IG-25C Insulation Guard (isolatiebewaker) voor omvormers met acculader
Wilt u met apparatuur zoals gereedschap buiten uw voertuig werken en maakt u gebruik van een 12 of 24 naar 230 volt omvormer? Dan is het verplicht om een aardpen te slaan in de grond, gekoppeld aan een aardlek-installatie. Zo ontstaat een geaard circuit tussen eindapparatuur en omvormer dat voorkomt dat er 230 volt spanning op de (buitenkant van het) gereedschap komt te staan. Dit voorkomt elektrocutie.
Het slaan van een aardpen is tijdrovend, vaak niet praktisch, duur en onhandig, maar is wel een verplichte veiligheidseis. De Samlex Insulation Guard IG-25 is een uitstekend en veel praktischer alternatief. U plaatst de IG-25 tussen uw omvormer en uw eindapparatuur (meestal via een stopcontact/stekkerblok). Dit is éénmalig, verder doet de IG-25 vanaf nu onzichtbaar zijn werk. Bij inschakelen van de omvormer doet de IG-25 eerst een test en schakelt dan pas de 230 volt door naar het gereedschap. Vervolgens wordt voortdurend de stroom (weerstand) in de kabels naar uw 230 volt eindapparatuur gemeten. Wordt een abnormale waarde gemeten dan wordt de apparatuur direct via een relais uitgeschakeld, zolang het probleem in 230 volt apparatuur of -bekabeling aanwezig blijft.
De IG-25C (C van Charger) is de speciale versie van de IG-25, voor geïntegreerde omvormers/acculaders zoals de Samlex PSC serie. Het verschil met de normale versie is een speciale ingang voor netspanning. Deze wordt op het elektriciteitsnet aangesloten buiten de omvormer om.
De IG-25C wordt geleverd met drie voorgemonteerde 3-aderige 230 volt kabels. Eén kabel gaat in de omvormer, de andere kabel naar de eindapparatuur via bv. wandcontactdoos. De derde kabel gaat naar de 230 volt netaansluiting en wordt gebruikt zodra de omvormer/lader in 'bypass' staat, zodat uw gereedschap direct gevoed worden vanuit het lichtnet.
Specificaties
- Model: Samlex IG-25C
- Voltage: 230 volt AC
- Frequentie: 50-60Hz
- Geschikt voor 'zwevend net' omvomers, waarbij geen 230 volt ader aan randaarde is gekoppeld. Dit zijn de meeste omvormers. Sommige types omvormer zoals de Samlex PSC serie, moet op 'zwevend net' worden ingesteld.
- Maximale stroom: 25 ampere / 230 volt
- Maximaal schakelbaar vermogen: 5750 watt
- Gewicht: 1,75kg
- IP Klasse: 65
- Lengte kabel naar omvormer: 1 meter
- Lengte kabel naar wandcontactdoos en netaansluiting: 1 meter
- Standaarden: NEN1010-7-717, IEC 60364-7-717, DIN VDE 0100-717 (2005) Electrical installations in mobile or transportable units.
- Confirmatie aan appatuurvereisten: DIN EN 61557-8 (VDE 0413-8), EN 61557-8, IEC 61557-8, IEC 61326-2-4, DIN EN 60664-1 (VDE 0110-1), DIN EN 60664-3 (VDE 0110-3), ASTM F1669M-96 (2007), ASTM F1207M-96 (2007)
- Afmetingen: lengte 17 cm, breedte 10 cm, hoogte 10,5 cm
- Bekijk alvast de Nederlandse/Engelse handleiding
